NetApp C190 NAS

A NetApp bemutatta az új belépő All-Flash FAS rendszerét C190 NAS néven, amely 2U magas, két vezérlőt és két redundáns tápegységet is tartalmaz. A készülék akár 24 db belső SSD meghajtó tárolására is képes.

A C190 NAS kontrollerei aktív-aktív módban működnek, amely azt jelenti, hogy egymástól függetlenül képesek a munkaterhelések kiszolgálására. Hirtelen áramszünet esetén minden nem regisztrált adat a vezérlő belső flash memóriájába kerül bemásolásra. Ennek az akkumulátoros NVRAM memóriának a segítségével az elmentett adatok elérhetők akár hosszabb idejű meghibásodás esetén is. Az AFF C190 NAS 2x64-bit 8-magos Intel Broadwell-DE CPU-t és 64GB RAM-ot tartalmaz. Kizárólag előre konfigurált, úgynevezett Express Pack-ként rendelhető, 960GB és 3.8TB SSD változatokkal. Az elérhető konstrukciókat az alábbi lista tartalmazza:

Number/type of drives Raw capacity
8 x 960 GB 7,7 TB
12 x 960 GB 11,5 TB
18 x 960GB 17,3 TB
24 x 960 GB 23 TB
36 x 960 GB 34,6 TB
48 x 960 GB 46 TB
8 x 3,8 TB 30,4 TB
12 x 3,8 TB 45,6 TB
18 x 3,8 TB 68,4 TB
24 x 3,8 TB 91,2 TB

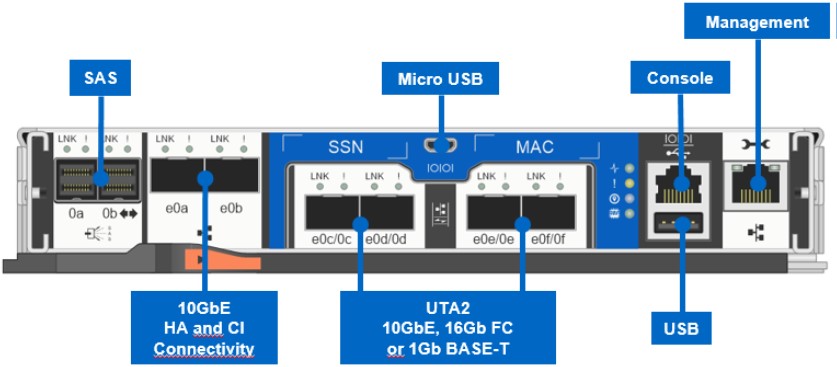

Csatlakoztathatóság szempontjából 8 db (4 dbvezérlő) UTA2 port található rajta, amely lehet 10 Gbps Ethernet, 1 Gbps Ethernet BASE-T vagy ezek kombinációja. Fontos, hogy vezérlőnként legalább egy portpárt azonos módon kell konfigurálni. A konfiguriáció természetesen elérhető 8 db BASE-T porttal (RJ45) is, amelyek csak 10 Gbps Ethernet-nek lehetnek (de 1 Gbps-en is működhetnek). Az alábbi ábra mutatja az elérhető portokat kontrollerenként:

A C190 NAS-hoz tartozó szoftvercsomagok funkciói: CIFS/NFS – az eszköz az összes licencelt protokollt, valamint a szerverekhez/kliensekhez való összeköttetéshez szükséges fizikai portokat tartalmazza.

Snapshot – Szabadalmaztatott NetApp funkcionalitás nagyszámú adatkép létrehozására NAS-környezetekben. A NetApp Snapshot pillanatok alatt elkészíthető, függetlenül az adatkészlet méretétől, mert ez a funkció nem írja felül/másolja át az adatokat a pillanatkép létrehozása közben. Emiatt több ezer pillanatkép lehet a rendszeren a teljesítmény befolyásolása nélkül.

Inline zero deduplication – Az all-zero blokkok soron belüli eltávolítása, mielőtt azok a lemezeken tárolásra kerülnének.

Inline/post-process compression – „blokkcsoport” szinten végrehajtott adattömörítés, amely jelentős helymegtakarítást tesz lehetővé. inline: a tömörítés a lemezre írás előtt megtörténik.  post-process: a tömörítés a lemezre írás után történik, amely több erőforrást igényel.

Inline/postprocess deduplication – aggregate-szintű deduplikáció, amely egy 4 KB-os blokkot vesz egységként. Az inline deduplikáció az adatok lemezen való tárolása előtt megy végre. A több erőforrást igénylő post-process deduplikáció pedig a lemezre írás után, szintén blokkszinten történik.

Inline data compaction – Az inline adattömörítés újdonság az ONTAP 9-es verzióban. Ez a funkció a 4 KB-nál kisebb logikai blokkok, egyetlen 4 KB-os fizikai blokkba történő csomagolásáért felel a lemezeken. A folyamat még azelőtt lezajlik, hogy az adatok lemezen tárolódnak, és nagy mértékben megnöveli az effektív kapacitást az All-Flash rendszereken. Természetesen ez a funkció a legalább ONTAP 9-et használó FAS rendszereken is engedélyezve van.
Hogyan is működik a folyamat, ha a deduplication, compression és compaction egyaránt végbe megy:
  1. Az első dolog, ami történik az adatok a regisztrációja során az a blokkok észlelése, amelyek mind zero-t tartalmaznak. Ezek a blokkok nem tárolódnak lemezeken, csupán a metaadatok kerülnek rögzítésre.
  2. Ezt követően egy inline deduplikációs folyamat indul el. Ezt a funkciót először a 8.3.2-es verzióban valósították meg, de a teszteket csak a memóriában előforduló adatokon végezték el. A jelenlegi 9-es verzióban ez a funkció a memóriában lévő adatokra és a frissen lemezekre írt adatokra egyaránt vonatkozik. Ezen a folyamaton kívül a NetApp az utólagos deduplikáció opciót is kínálja, ahol az inline folyamatban (a lemezekre írás előtt) még nem deduplikált adatok ellenőrzése és utólagos deduplikálása is megtörténik. A deduplikáció rendszerszinten történik, ami azt jelenti, hogy a tárolórendszeren lévő összes adat egyetlen halmaznak minősül, amelyet deduplikálni kell.
  3. A következő lépés az inline compression. Ez a folyamat hatékonyan meghatározza, hogy egy blokk 50%-nál nagyobb mértékben tömöríthető-e. Az ellenőrzés azért történik, hogy megakadályozza a CPU-ciklusok túlterhelését, amelynek során a tömörítés több veszteséget okozhat, mint nyereséget. Ezen a folyamaton kívül a NetApp rendelkezik postprocess képességgel is, amely az adatok lemezre írása után is képes tömörítést végrehajtani.
  4. Az összes fent leírt folyamat befejezése után, de még az adatok lemezre írása előtt, megtörténik a data compaction nevű folyamat (az ONTAP OS 9-es verziójában bemutatott funkció). Minden olyan adat, amely korábban tömörítési folyamaton ment keresztül, vagy még nem ment át az ellenőrzésen, alkalmas az adattömörítésre. Fizikai blokkba írás előtt a kisméretű, tömörítetlen adatblokkok (4KB-nál kisebb), valamint a 75%-nál nagyobb tömörítési arányú adatok logikailag egy 4KB-os fizikai blokkba kerülnek, amely ilyen formában kerül kiírásra a lemezekre. Általános szabály, hogy minél kisebbek a dokumentumok, és minél nagyobb a tömörítés, annál nagyobb szinergikus hatást fejt ki az inline compaction.

RAID-DP – A RAID-DP a NetApp alapértelmezett RAID-típusa (RAID-Double Parity). RAID-csoportonként két paritáslemezt igényel, és adatvédelmet biztosít két lemez egyidejű meghibásodása esetén. A RAID-DP lehetővé teszi a RAID-csoportok online bővítését is.

Thin Provisioning – a tárolórendszer fizikailag elfoglalt kapacitásánál lényegesen nagyobb logikai kapacitás megjelenítésére szolgáló funkcionalitás a szerverek/kliensek számára.

FlexVol - logikai konténerek. A FlexVol esetében az összes említett funkció elérhető: snapshot, deduplikáció, compression, compaction, thin provisioning, SnapMirror, SnapVault stb. A FlexVol logikai kötetei dinamikusan bővíthetők, de csökkenthetők is az alkalmazások működésének megszakítása nélkül.

NetApp Volume Encryption – szoftver alapú technológia az adatok volume szintű titkosításához. A titkosítási kulcs csak a tárolórendszer számára érhető el, és biztosítja, hogy az adatok ne legyenek olvashatók, ha a meghajtókat eltávolítják magából a rendszerből. Mind az adatok, mind pedig a metaadatok titkosítva vannak. A beépített Onboard Key Manager használata lehetővé teszi a kulcsok tárolását magában a rendszerben, de lehetőség van külső Key Manager használatára is.

Quality of Service (QoS) – ez a funkció biztosítja, hogy a kritikus terhelési teljesítményt ne rontsák le más, ugyanazon erőforrásokat használó munkaterhelések. Lehetőség van QoS Max és QoS Min beállítására minden munkaterheléshez. A QoS Max vagy Qos ceiling a maximális átviteli sebesség, amelyet egy bizonyos munkaterhelés „elfoglalhat” anélkül, hogy korlátozza a rendszer erőforrásokra gyakorolt hatását. A QoS Min vagy QoS floor lehetőséget a kritikus terheléseknél állítják be, így biztosítva, hogy a szükséges minimális átviteli értékeket kapja, függetlenül az egyéb terhelési követelményektől. Lehetőség van a QoS Max és a QoS Min beállítására is, azonos munkaterhelés mellett. Az adaptív QoS automatikusan növeli/csökkenti a QoS értéket a munkaterhelés méretének növelésével/csökkentésével, fenntartva az IOPS/TBs (GBs) arányt.
    System Manager – Az OnCommand System Manager egy grafikus felület, amely lehetővé teszi a felhasználók számára a NetApp tárolórendszerek és objektumok (drive-ok, volume-ok, aggregate-ek) kezelését, valamint a tárolórendszerekkel kapcsolatos általános feladatok elvégzését webböngészőből. A cluster adminisztrátorai a System Manager-el kezelhetik a teljes cluster-t és erőforrásait.

Unified Manager – Az Active IQ Unified Manager egy grafikus szoftver, amely kiterjedt felügyeleti -és kezelőfunkciókat biztosít több NetApp ONTAP rendszeren (cluster), lehetővé téve a rendelkezésre állás, a kapacitás, a biztonság és a teljesítmény kezelését. A Unified Manager telepíthető Linux- és Windows-kiszolgálókra, vagy virtuális eszközként egy VMware-gazdagépen.

Workflow Automation – Az OnCommand Workflow Automation egy olyan szoftvermegoldás, amely segít automatizálni a felügyeleti feladatokat, például az üzembe helyezést, a migrációt, a leválasztást, az adatvédelmi konfigurációkat és a klónozást. A Workflow Automation egy vállalat által meghatározott feladatfolyamok tervezésére szolgál.

Virtual Storage Console, VASA Provider és Storage Replication Adapter – VSC, VASA Provider és SRA elérése VMware vSphere-hez, egyetlen virtuális eszközön keresztül. Ez az eszközkészlet vCenter Server beépülő modulokat biztosít, teljes életciklus-kezeléssel, NetApp tárolórendszereket használó virtuális gépek számára.

ActiveIQ – A NetApp Active IQ egy webalapú szolgáltatás, amelyet prediktív elemzésre és proaktív támogatásra hoztak létre az optimalizált műveletek biztosításához. Az Active IQ együttműködik az AutoSupporttal, és információk begyűjtésére, valamint egyszerű elemzésre szolgál a tárolási infrastruktúra modellezéséhez és optimalizálásához.

SnapRestore – adatvisszaállítás lehetőségét biztosítja Snapshotból, szinte azonnal, az adatok másolása nélkül.

FabricPool – Hibrid tárolási megoldás, amely All-Flash aggregate-eket használ teljesítményszinteken és objektumtárolást a kapacitásszinteken. A FabricPool "hot" adatokat tárol az All-Flash-en, míg az inaktív "cold" adatokat objektumtárhelyre helyezi át, amely a felhőben vagy onprem (NetApp StorageGRID) helyen is elhelyezhető. Az inaktív adatok a teljes tárhely akár 80%-át is elfoglalhatják, így a FabricPool rendkívül hatékony megoldás, amely jelentősen csökkenti a tárolási költségeket anélkül, hogy befolyásolná a teljesítményt, a hatékonyságot, vagy a védelmet. Figyeli a felhasználói tevékenységeket az egyes adatblokkok felett, és „hot” vagy „cold” adatként jelöli azokat. A metaadatok mindig az SSD-n maradnak, míg a "cold" adatok 4 MB-os objektumokba lesznek csomagolva, és az objektumtárolókon vagy az ONTAP rendszerben található forgó meghajtókon (HDD) tárolódnak. Az egész folyamat teljesen átlátható a felhasználók és az alkalmazások számára egyaránt.

C190 NAS felhasználási területek:

  • Strukturálatlan (CIFS és NFS) adatok kezelése - nagy sebesség és nagy kapacitás igény esetén
  • „cold” adatok valós idejű mozgatása felhőbe (Azure, AWS, GCP)
  • Közvetlen biztonsági mentés a felhőbe (Azure, AWS, GCP)
